أمر layer

أولاً: أنا ليه محتاج Layer ؟

بناءً على كلام موقع أوتوديسك الرسمي, وجود خيار ال layer

هيخليك تقدر تربط ما بين مكونات تصميمك عن طريق وظيفتهم او مكانهم في التصميم

هيخليك  تظهر أو تخفي مجموعة من عناصر التصميم بطريقة سهله وبسيطه

تخصص ل كل طبقة عندك مجموعة من الخصائص الي هتوضج العناصر وتسهل التعامل

 مع التصميم سواء وهو لازال قيد الانشاء او حتى بعد ما تطبعه على لوحة

 الحاجه الأخير والي تعتبر أهم واحده هي أن لم هتبدأ في التصميم والتفاصيل هتبدأ تزيد

وتتداخل بشكل كبير هيكون أمر Layer موجود علشان يساعدك في المشكلة دي

مثال:

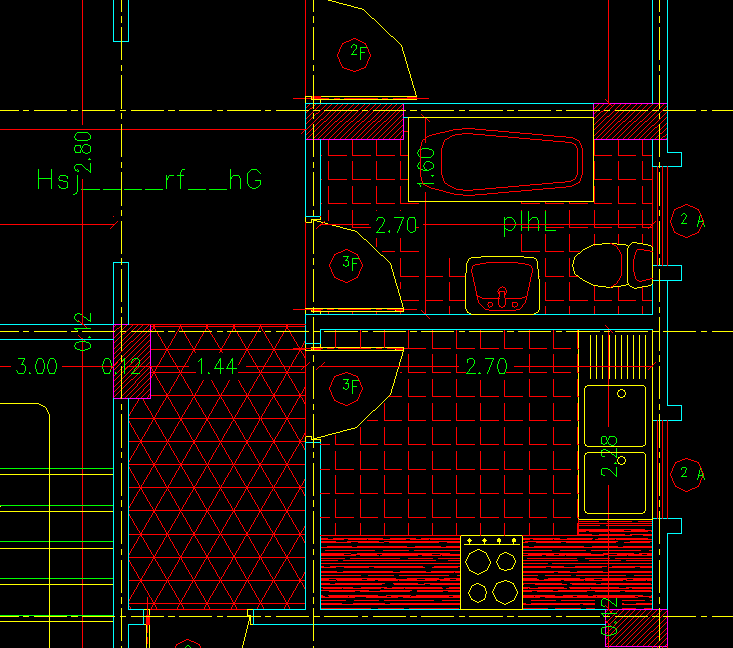

 كل ال layers  شغالة وبالتالي كل التفاصيل موجودة

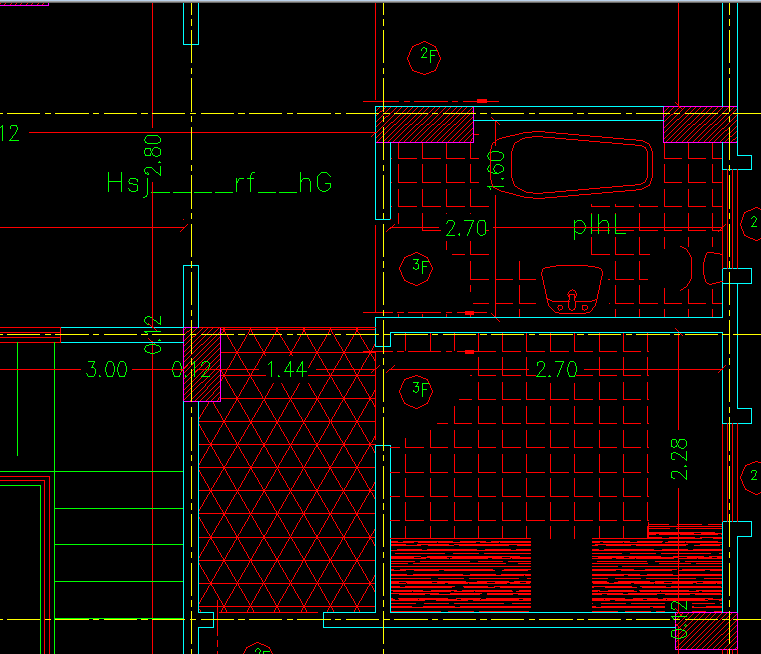

دلوقتي فيه تفاصيل هاخفيها مؤقتاً – من ضمنها البيبان وبعض التفاصيل المعمارية  – عن طريق اني اعمل off   ل الطبقة الخاصة بيهم

إزاي تفعيل أمر Layer :

فيه 3 طرق ل تفعيل الأمر

   بالماوس

·         تختار الرمز الخاص ب Layer properties  من ال Ribbon  الخاص بالبرنامج

 ب الكيبورد

·         تكتب ب الكيبورد layer  وتضغط Enter

أو

·         تكتب ب الكيبورد la  وتضغط Enter

هتظهر قدامك القائمة دي

لما نافذة LAYERتفتح ف علامة الصح دي بتحددلي أن دي هي الطبقة الي شغالة معايا دلوقتي, بمعنى أني لو قفلت القايمة وجيت ارسم هشتغل ب اللون الخاص بالطبقة دي, ب سُمك الخط الخاص بيها.... إلخ
طبعا NAME بيتم فيه كتابة اسم الطبقة بتاعتك :

لو عايز تخفي الطبقة اضغط على اللمبة الخاصة بالطبقة

بيـقوم تقريبا ب نفس دور أمر lock

الطبقة الي قفلتها هتفضل موجوده بس هيمنع أي تغيرر يحصل فيها سهواً أثناء تعديل عنصر معين, وهتلاحظ أن لون الطبقة بدأ يبهت

طبعا مفهوم , هيخلي كل عناصر الطبقة دي ب لون معين ل التميز

بيحددلك نوع الخط الي أنت عايز تستخدمه داش لاين مثلا أو سينتر لاين

أحيانا كل الخطوط مش هتكون متوفر عندك ف بتعمل لود وتجيب الخط الي أنت عايزه

ال لاين ويت هيخليك تتحكم في سمك الخط كام ولو عايز تغير سمك الرسم عندك .مثال ع كدا ,لما تغيير سمك العمدان
